バーLEDキャップ ２品種（3Dプリント用データ） ５ビット用 / 10ビット用 　＜アイテムID：#BARLEDCAP＞工事中につき，大幅変更・削除の場合あり

■ アイテム紹介

 ⚠️【重要】必ず最初にお読みください⚠️

　本「お役立ちグッズ」は，3Dプリンタで印刷するための「デジタル･データ（STL形式）」および関連情報になります．

グッズの「実物（造形物）」の提供はありません．

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

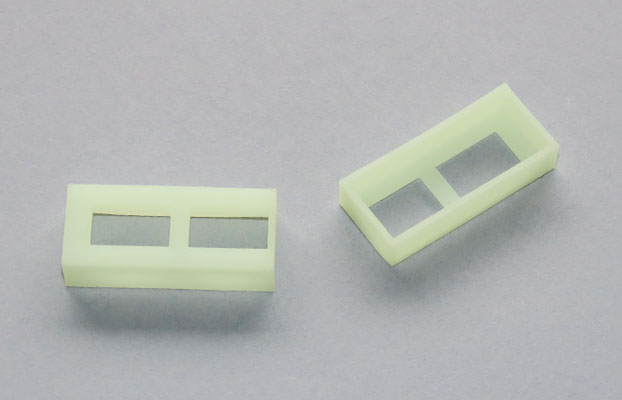

■ バーLED用キャップ　２品種（3Dプリント用データ）

　下の写真に示すバーLEDを利用する場合，「４ビットだけ使う」とか「８ビットでよい」というケースがあると思います．その場合，不要のLEDセルを使用しなければいいので特段に問題はないのですが，発光しないセルがあると紛らわしいこともあります．対応策としては，使用しないセルを油性ペンで黒塗りにしてしまう手がありますが，スマートではありません（個人の見解です）．

　そこで，使用しないLEDセルをカバーするキャップを3Dプリンタで製作してみました．結構いい感じでできたので，今回，製造用データ（.stl）を提供することにしました．

■ 取付け対応バーLED

■ バーLEDキャップの外形仕様と装着

・バーLEDキャップの外形仕様

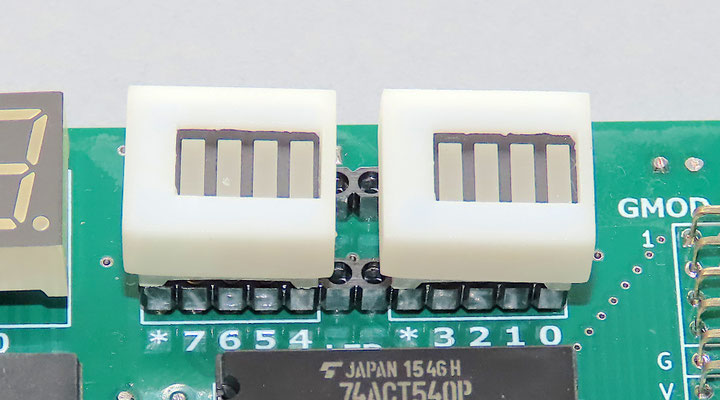

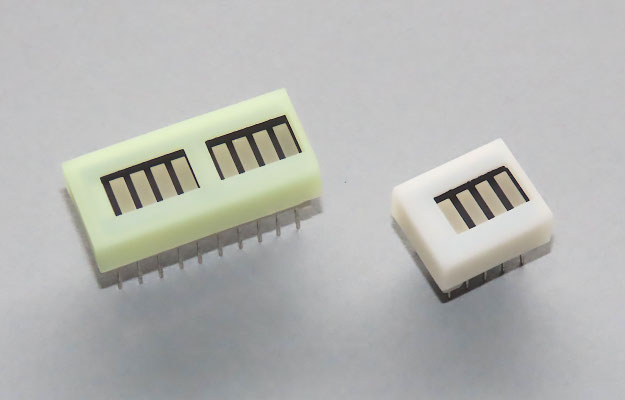

 ・3Dプリントしてできたアイテムは，バーLEDに被せる形で使用します（ページ･トップの写真参照）

　　LEDは形状的に左右･上下対称なので，キャップの装着方向の制約はありません．

　　電気的には一方の辺がアノード側，他方の片がカソード側になっていますので，部品配置の向きは要注意です．

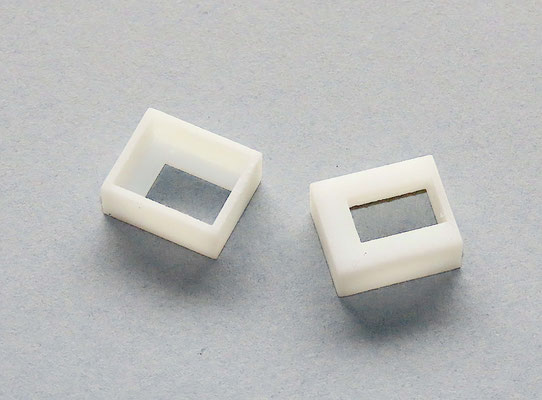

・５ビット･タイプは，端の１セルが目隠しになり

XOOOO または OOOOX

　の配置になります（Xが目隠しセル）．

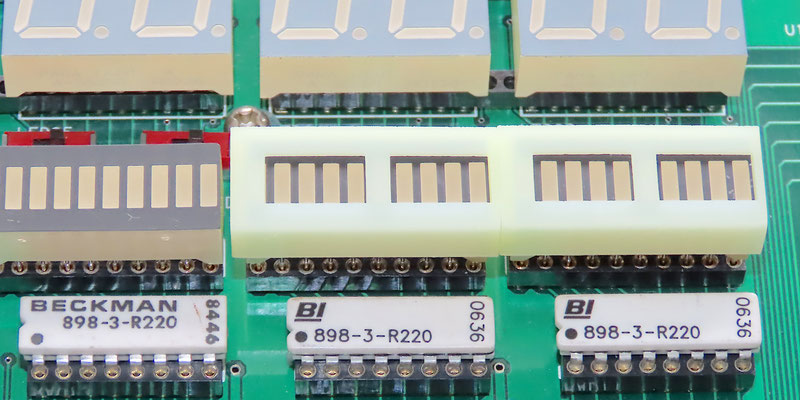

・10ビット･タイプは，端の１セルと４セル跳んだ中央付近の１セルが目隠しになり

XOOOOXOOOO または OOOOXOOOOX

　の配置になります（Xが目隠しセル）．

・3Dプリント用データはバーLEDの製品寸法をベースに余裕を持たせずに設計しています

そのためバーLEDの製造誤差や3Dプリンタの素材やプリント誤差の関係で，装着がきつかったり（場合によっては困難），

ゆるかったりする場合があります．

造形物やバーLEDを削るなり，何かを挟むなり工夫して使用してください．

■ 推奨プリント環境と試作品の製造条件

・提供するstlデータを用いた試作は，オンラインの3Dプリント･ファブである　JLC3DP　にてレジンを使った光造形方式で

　おこなっています．

・製造条件は以下の通りです．

・レジンに関しては試作として２品種を試したもので，これでなければならないということではありません．

　JLC3DPでは，これら以外にも利用可能なレジンが多数あり，利用者の責任にて選択してください．

　（LEDO 6060 Resin は，純白といっていいくらいの白で，強度もそこそこありお薦めです）

・なお，一般普及品の3Dプリンタで主流のFDM（熱溶解積層）方式での試作はしていません．

　自前の3Dプリンタでの製造に関しては，お使いの3Dプリンタやスライサ･ソフトウェアの環境に合わせて調整し，

　利用者の責任のうえご利用ください．

・製造の参考価格

　LED10個タイプを20個試作した時の価格は合計価格は約1000円程度でした．

　　※送料や支払い手数料は除く

　　　為替レートでも変動しますので，参考まで．

■ 提供するファイルの内容と入手方法

　Bar_LED_Cap_3DP.zip には次のファイルが含まれています．解凍（パスワードなし）してご利用ください．

　　・3Dプリント用の「.stl」ファイル　２タイプ（５ビット用／10ビット用）

Bar_LED5_Cap4.stl 　　５ビット用

Bar_LED10_Cap8.stl 　10ビット用

　　・説明書（pdf）

Bar_LED_Cap_UM.pdf

　　・簡易2D図面（pdf）

Bar_LED5_Cap4_2D.pdf

Bar_LED10_Cap8_2D.pdf

　　・利用規約（pdf）

 .pdf

　下の［ECサイト］をクリックして販売サイトを開き，購入手続きをお願いします（当サイト内には販売機能はありません）．

■ 利用規約

　ごく一般的な利用条件／禁止事項があります．詳細は下の［利用規定］をクリックしてご確認願います．

　・許可事項

　　　製造･製作データの利用は購入者本人に限定

　　　購入者本人による3Dプリント出力，レーザ加工，自作は可（ファブの利用も含む）

　　　教育機関が製造･製作用データを購入した場合，同一教育機関内の複数部署（学科等）での造形物の利用は可

　・制限（禁止）事項

　　　ファイルの再配布･販売，他人との共有･譲渡，ネット上での公開，AIによる学習，造形物（現物）の販売・無償配布は禁止

※本アイテムは，3Dプリント用電子データと関連情報の電子ファイルの提供になります．グッズの「実物（造形物）」の提供はありません．
