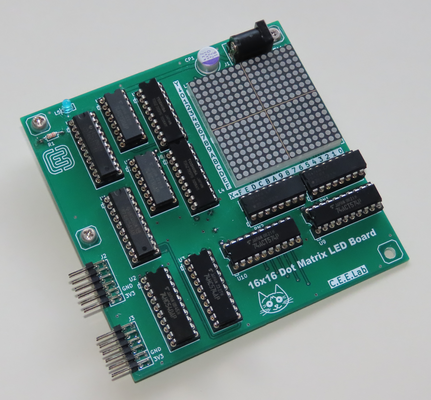

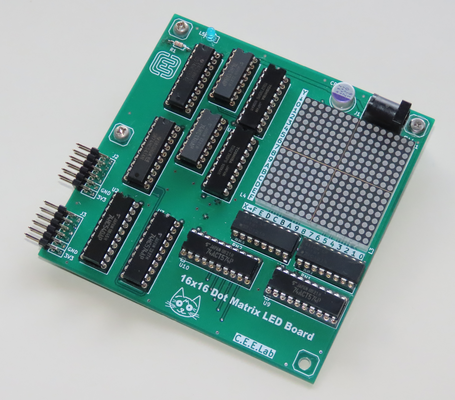

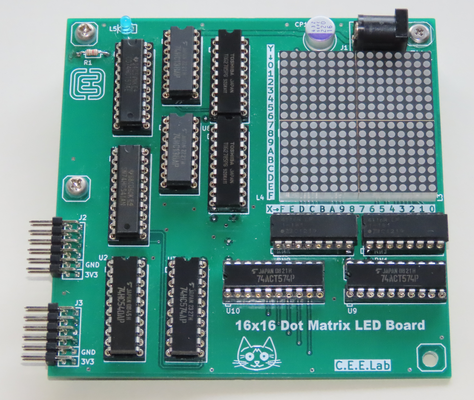

16 x 16 ドット･マトリックスLEDアレイ　＜アイテムID：#MTRX_LED＞

本プリント基板は，です．

  • ライン単位のダイナミック点灯制御方式を採用
  • FPGAから14本の信号で制御
    • X方向データは８ビット信号を２回転送（１回目の転送データをバッファリング）
    • Y方向データ（ライン）はエンコードした４ビット信号
    • １クロック目にX方向の下位８ビットを転送，２クロック目にX方向の上位８ビットとY方向データを転送　
  • リード部品のみで構成しているため，ハンダ付け作業は容易
  • 外部５V電源が必要
  • 次の情報を提供します（フォルダにまとめてzip化）．一部はパスワード保護しており，購入者のみ閲覧できます．下部にあるDLボタンから入手できます，
    • 回路図（pdf）　　　　　　　　　　　　　　　　　　　　　　　　閲覧用パスワード付き（印刷不可）
    • 個別説明書（pdf）　使用方法や部品・実装上の注意点などを記載　　　　パスワード付き（印刷可）
    • 部品リスト（pdf）
    • 共通説明書 ... 部品実装上の注意事項（pdf）
    • 利用規定（pdf）
  • 外部ECサイトにて取扱予定です．
    • プリント基板の他，印刷物として「パスワード」を同梱します．

※本アイテムは，プリント基板のみの提供です．完成品や部品付きキットではありません．

使用パーツについて



■ 電解コンデンサは日本製を使うことを推奨します

F.A.Q.



■ コネクタについて
