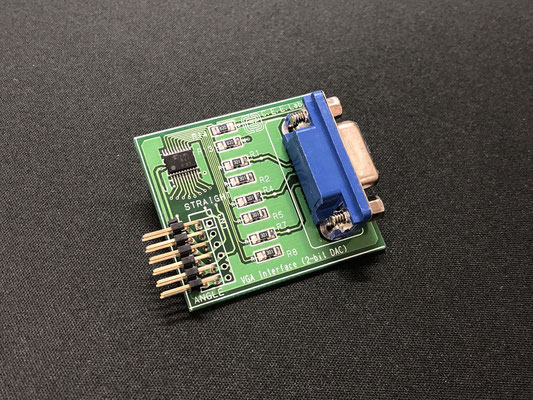

VGAインターフェース：高密度タイプ（表面実装部品使用による小型版）＝アイテムID：#

本プリント基板は，トランジスタ技術の連載記事「　　」（CQ出版 2024年12月号から連載）にて紹介したものです．

• FPGAの出力をVGAモニタに接続するためのインターフェース・ボードです．

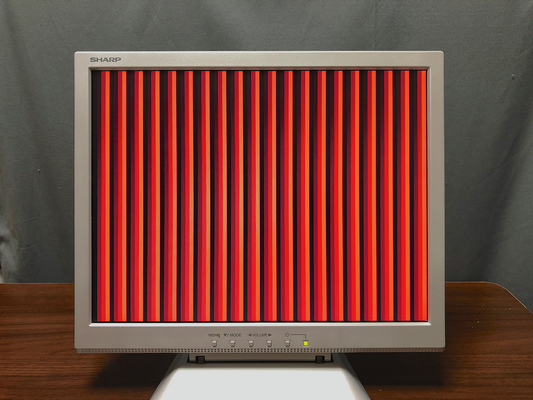

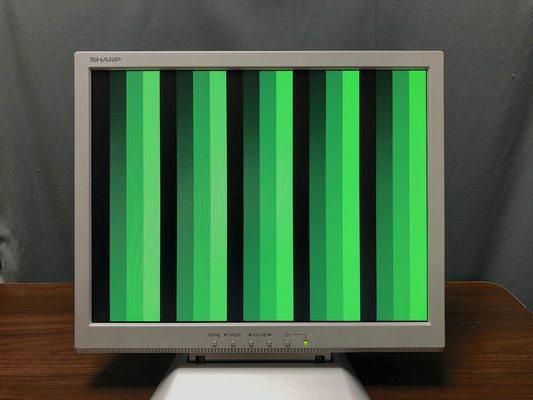

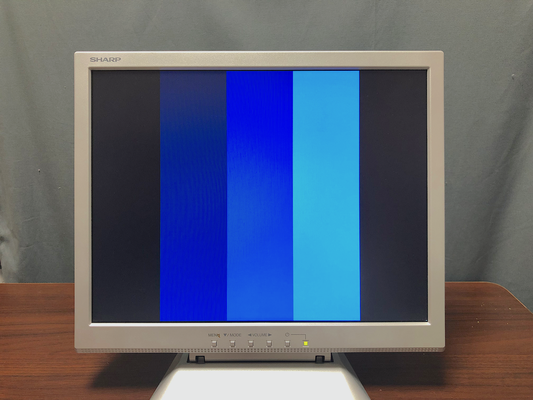

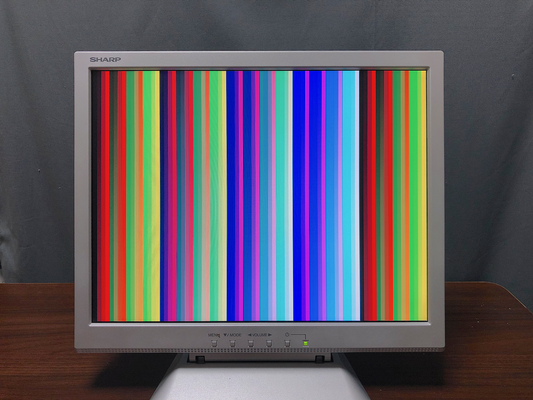

• RGB各２ビットのD/Aコンバータ付きで64色の表示が可能です．
• FPGAと８本の信号で接続可能です．
• • RGB各２ビット＋同期信号２本
  • RGB各１ビットとることも可能＝最少５本の信号で接続可能（表示色は８色）
• リード部品のみで構成しているため，ハンダ付け作業は容易

• 提供情報は次のとおりです．一部はパスワード保護しており，購入者のみ閲覧できます．下部にあるDLボタンから入手できます，
• • 回路図　　（パスワード保護）
  • 個別説明書（パスワード保護）
  • • 使用方法や部品・実装上の注意点などを記載
  • 部品表
  • 共通説明書
  • 利用規定
• 外部ECサイトにて取扱予定です．
• • プリント基板の他，印刷物として「パスワード」を同梱します．

※本アイテムは，プリント基板のみの提供です．完成品や部品付きキットではありません．

使用パーツについて

■ 電解コンデンサは日本製を使うことを推奨します

F.A.Q.

■ コネクタについて
