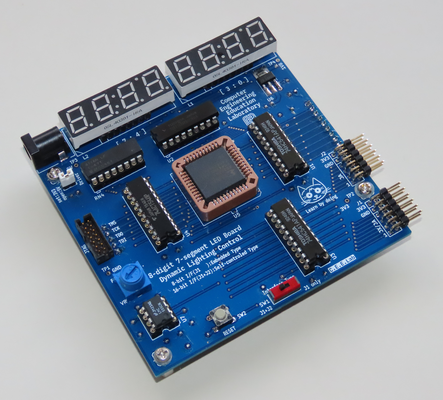

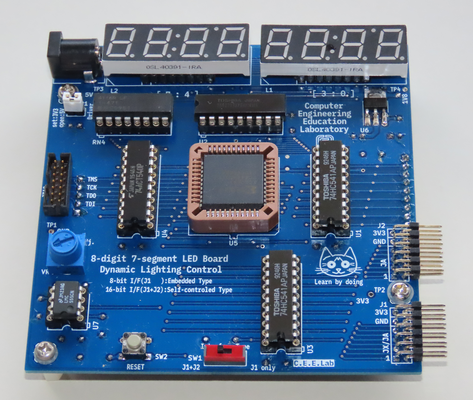

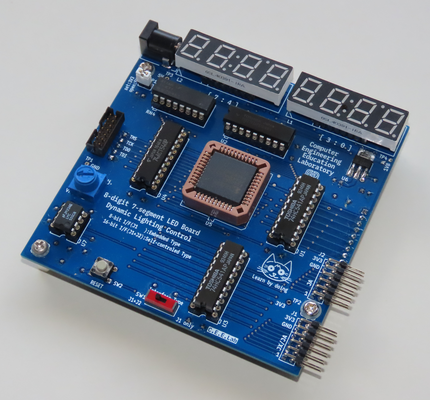

８桁７セグメントLEDボード　＜アイテムID：#7SEG_LED8＞

本プリント基板は， のです．

  • XC2C64A-PC44（PLCC44ピン）を入手の上，ご利用ください．
    • まだなんとか入手できるXC2C64A-VQG44へ変更したボードも開発中です．
  • ダイナミック点灯制御タイプとレジスタ･タイプを選択できます．
    • ダイナミック点灯制御タイプ： 各セグメント信号（８ビット）と表示桁指定信号（３ビット）で制御する方式（２ポート使用）
    • レジスタ･タイプ；　　　　　　各桁の４ビット値をCPLD内のレジスタに記憶させる方式（１ポートのみ使用）
  • ５V電源が必要（LEDドライブ用）
  • CPLDプログラミング用JTAGコネクタ付き（JTAGケーブルはご用意ください（これなど））
  • リード部品のみで構成しているため，ハンダ付け作業は容易
  • 次の情報を提供します（フォルダにまとめてzip化）．一部はパスワード保護しており，購入者のみ閲覧できます．下部にあるDLボタンから入手できます，
    • 回路図（pdf）　　　　　　　　　　　　　　　　　　　　　　　　閲覧用パスワード付き（印刷不可）
    • 個別説明書（pdf）　使用方法や部品・実装上の注意点などを記載　　　　パスワード付き（印刷可）
    • 部品リスト（pdf）
    • CPLDプログラミング用 .jed ファイル
    • 共通説明書 ... 部品実装上の注意事項（pdf）
    • 利用規定（pdf）
  • 外部ECサイトにて取扱予定です．
    • プリント基板の他，印刷物として「パスワード」を同梱します．



※本アイテムは，プリント基板のみの提供です．完成品や部品付きキットではありません．

使用パーツについて



■ 電解コンデンサは日本製を使うことを推奨します

F.A.Q.



■ コネクタについて
