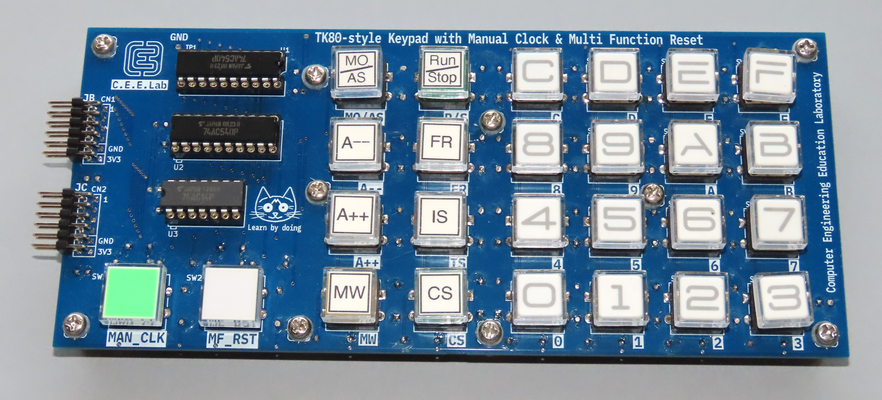

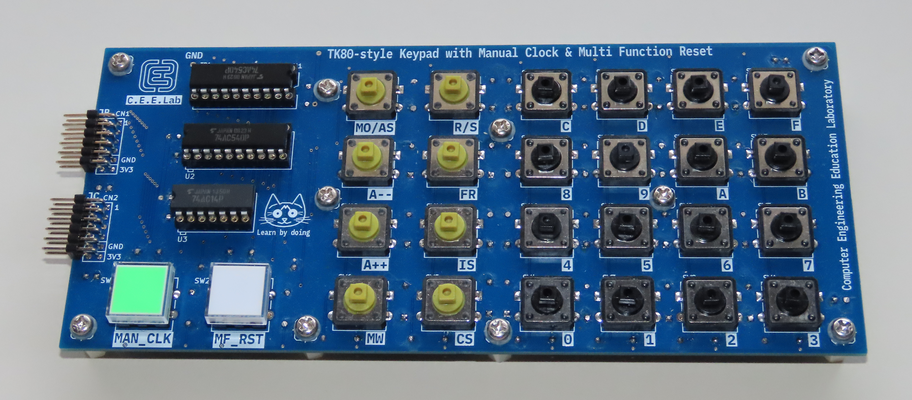

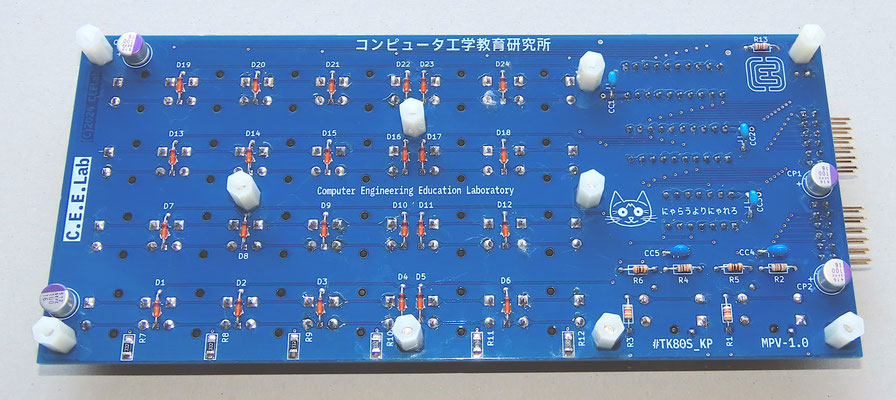

24キー･パッド（マニュアル･クロック／リセット･スイッチ付き）　＜アイテムID：#TK80S_KP＞

本プリント基板は，　．

• ４ライン･スキャン／６ロー入力タイプのキー･マトリックス･スキャン方式
• マニュアル･クロック入力／リセット入力／クロックLED出力／リセットLED出力
• クロック･ループ回路含む
• FPGAと16本の信号（コネクタ２個使用）で接続
• • Digilrnt社のBASYS3（FPGAはAMD社XC7A35T）に接続できます．
  • さらに７セグメントLEDアレイ･セットと組み合わせることで，CPU実装実験システムと同等の機能を構成することができます．
• 関連IP提供（ボード購入者には無償提供）
• • キーパッド･インターフェースIP
  • マルチ･ファンクション･リセットIP
• リード部品のみで構成しているため，ハンダ付け作業は容易

• 次の情報を提供します（フォルダにまとめてzip化）．一部はパスワード保護しており，購入者のみ閲覧できます．下部にあるDLボタンから入手できます，
• • 回路図（pdf）　　　　　　　　　　　　　　　　　　　　　　　　閲覧用パスワード付き（印刷不可）
  • 個別説明書（pdf）　使用方法や部品・実装上の注意点などを記載　　　　パスワード付き（印刷可）
  • 部品リスト（pdf）
  • 共通説明書 ... 部品実装上の注意事項（pdf）
  • 利用規定（pdf）
• 外部ECサイトにて取扱予定です．
• • プリント基板の他，印刷物として「パスワード」を同梱します．
  • 関連IPは，有償IPコーナー（こちら）にあります．同パスワードも印刷物として同梱します．

※本アイテムは，プリント基板のみの提供です．完成品や部品付きキットではありません．

使用パーツについて

■ 電解コンデンサは日本製を使うことを推奨します

F.A.Q.

■ コネクタについて
